行业背景
全自动烧录机是一种具备IC自动上下料、取放、定位、烧录和检测等功能的智能设备。传统的烧录工艺通常是由人工来操作，效率低，质量得不到保证，很难适应电子制造业的发展要求。全自动烧录机的出现解决了这一难题，帮助企业降低损耗成本和人力成本。目前，全自动烧录机已经广泛应用于消费电子、工业和汽车等行业上。
系统配置

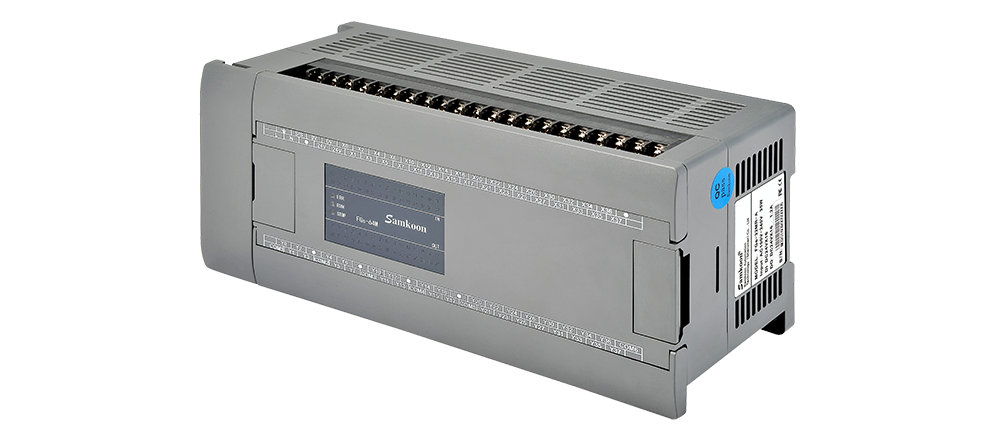

PLC（可编程逻辑控制器）：FGs-64MT-AC
该型号是一款性价比非常高的PLC。运行速度快、安全性好、容量大、性能灵活全面，具有丰富指令集、支持多种通讯协议等特点。符合本系统各方面要求

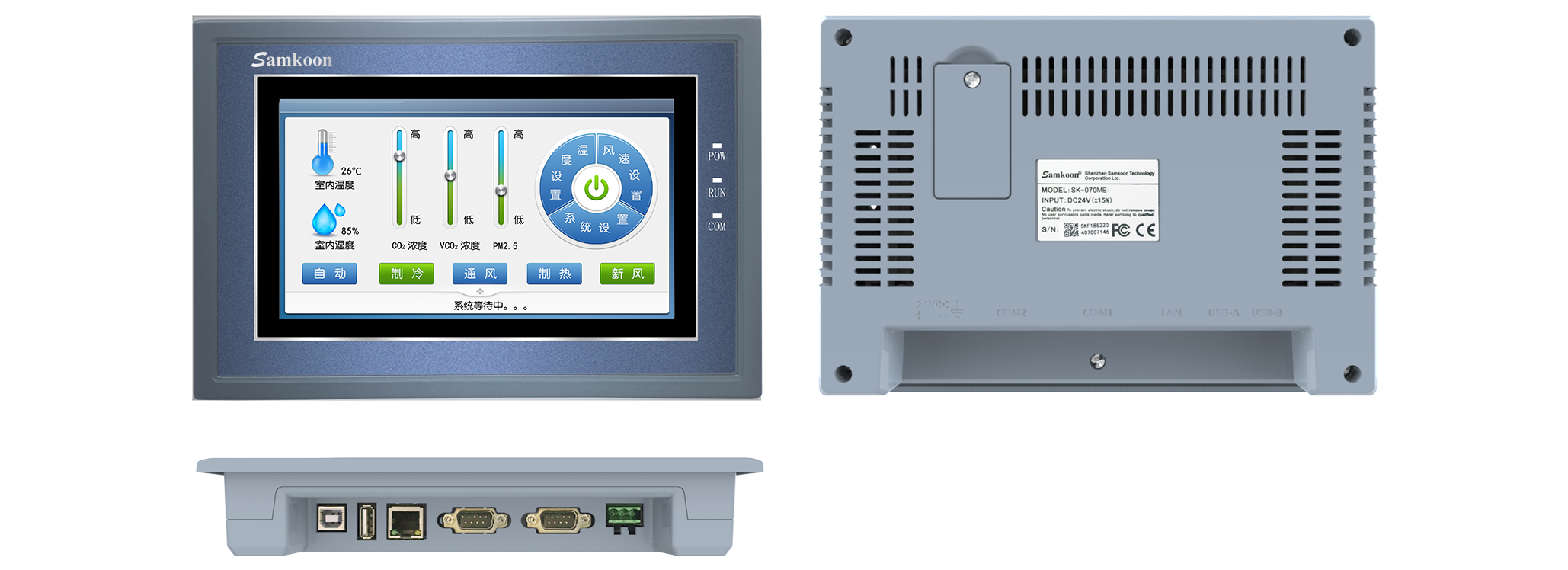

HMI（人机界面）：SK-070ME
该型号HMI搭配工业级高性能的Cortex A8处理器，系统稳定、高效、安全、可靠。SK-070ME具有多样化功能模块、齐全的接口嵌入、全新的密码机制等特点，可满足工艺要求非常高的工业生产条件。
系统概述
自动烧录机采用显控触摸屏：SK-070ME和显控PLC:FGs-64MT-AC控制。PLC可以输出4路高速脉冲，包括X、Y和2个Z轴，共4个步进电机，PLC程序可支持编带，托盘，管装等多种封装的上下料，支持最多8个工位同时烧录，可以任意组合开关，可任意开关。专用通讯板与PLC通讯，并接收烧录器信号。烧录速度可以达到2000 PCS每小时以上。
工艺流程
1、全自动烧录机搭配P800及根据不同芯片匹配烧录座，人工把装有芯片的料盘放置在烧录机上面；
2、机器自动从料带中采用吸嘴方式进行取料（待烧录芯片）到烧录座里面，放置到位后，P800自动进行程序烧录；
3、烧录完成后机器再从烧录座里面把料取回放置到料带中，待整盘芯片完成后人工进行更换下一待烧录芯片。
方案优势
1、显控PLC高速、稳定、安全。显控PLC除了具有快速执行程序运算、丰富指令集、多元扩展功能卡及高性价比等特色外，还支持多种通讯协议。
目前已经广泛应用于制造、纺织、木工、食品、医疗、农业、水处理等行业，应用范围越来越广。
2、显控HMI抗干扰能力强、安全性能好。显控HMI因其可靠的性能，良好的耐候性、密封性和散热性，以及良好的EMC性能等，可以适应各种生产条件相对恶劣的工业环境。
显控HMI采用4线高精度触摸板，感应十分灵敏，实现精准触摸。
3、采用显控产品方案，实现智能化管理。全自动烧录机采用显控PLC+HMI组成的高级电控系统，设备运行稳定、安全、准确。大大提升品质，降低产品不良率。
吸取、定位、摆放、烧录等作业，用户只需设置好相关参数，设备即可独自完成整个流程的操作。另外，无料、烧录NG有自动停机报功能，可避免人工漏烧的品质问题。
4、显控提供一体化的产品和一站式的服务。显控科技能根据行业的痛点、结合用户的需求，为客户提供专门化的服务策略。
对于用户来说，需求具有差异性，对设备的成本尤为重视，显控科技根据客户的需求量身定做，不仅可以帮助客户降低成本，也可以让客户感受到专门的服务。另外，显控科技还可以为用户的PLC、人机界面、伺服系统等提供全方位的配套服务。

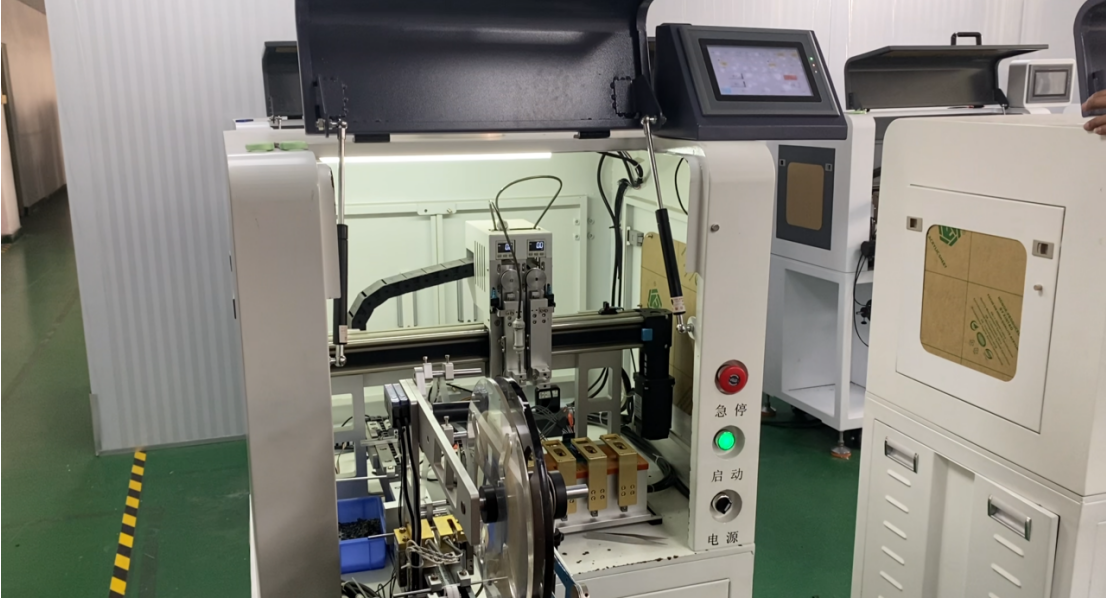

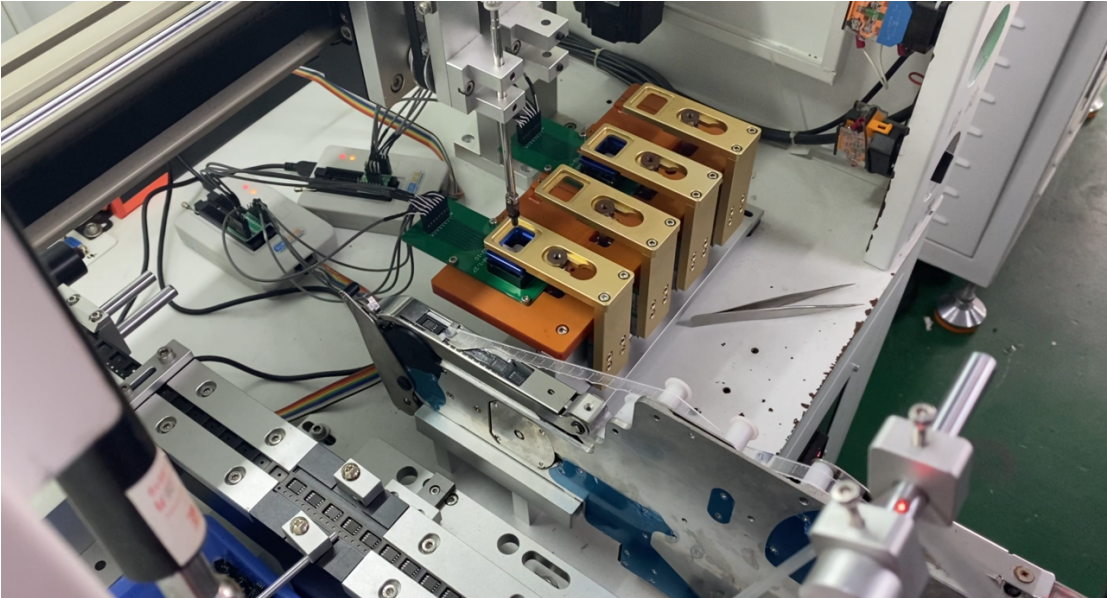

现场图片
结语
全自动烧录机采用显控产品方案，设备操作简单，降低维护人员的使用难度，并且触摸屏的画面可以根据用户的喜好自行进行设计，提高机器的美观性。机器运行通过PLC控制，定位准确，故障率极低，处理故障简单方便，一人可兼顾多台机器，无需工程师监控。
